Investeringsstøbegods i lavlegeret stål

SHENGFA investeringsstøbegods i lavt legeret stål kombinerer konstruktion af legeret stål med formgivning i næsten netform og sekundær bearbejdning.

• Styrke og sejhed:Legeringssammensætninger indeholdende krom, mangan og silicium understøtter applikationer, der involverer mekaniske belastninger og stød.
• Slidstyrke:Egnede legeringskvaliteter og varmebehandlingsbetingelser kan forbedre modstanden mod slibende kontakt og mekanisk slid.
• Kompleks komponent geometri: Lost-wax støbningkan rumme cirkulære profiler, forsænkede riller, monteringsfunktioner og integrerede konturer.
• Reduceret bearbejdningstillæg:Nær-net-form produktion kan reducere materialefjernelse sammenlignet med bearbejdning af hele komponenten fra fast lager.
• Maskinbearbejdede grænseflader: CNC efterbehandlingunderstøtter nøjagtige lokaliseringshuller, bolthulsmønstre, monteringsflader og andre tegningsdefinerede funktioner.
• Flere efterbehandlingsmuligheder:Varmebehandling, zinkbelægning, pulverlakering, maling og andre tilgængelige processer kan indarbejdes i produktionsruten.

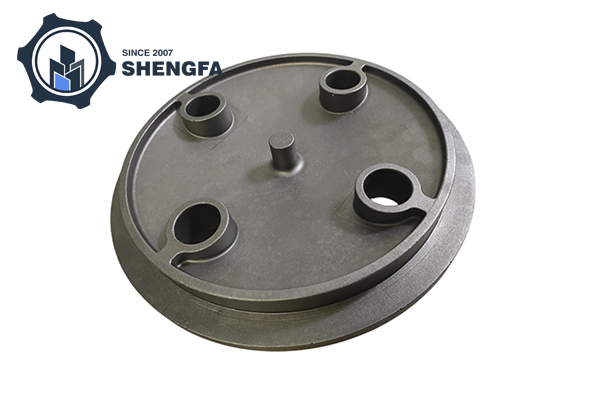

Referencekomponenten er en cirkulær flange eller forbindelsesskive mærket ZG35CrMnSi. Dens struktur omfatter et centralt lokaliseringshul, fire periferiske bolthuller med frigangsudsparinger og en indvendig ringformet rille. Den medfølgende del har en umalet, mat metallisk støbt overflade og kan CNC-bearbejdes til færdige dimensioner og sammenkoblingsgrænseflader.

Almindelige lavlegerede stålkvaliteter

Referencestøbningen bruger ZG35CrMnSi, en chrom-mangan-siliciumlegering støbt stålbetegnelse. Materialet er forbundet med tekniske komponenter, der kræver styrke, sejhed og modstandsdygtighed over for slag og slid.

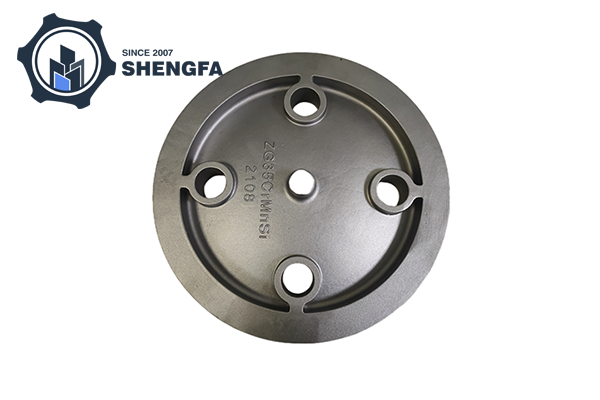

I markeringen ZG35CrMnSi identificerer ZG støbestål, mens 35CrMnSi identificerer legeringsbetegnelsen. Den medfølgende reference forbinder denne kvalitet med JB/ZQ 4297. Den ekstra mærkning 2108 er identificeret som et formnummer, tegningsnummer eller batchidentifikator i stedet for en materialekvalitet.

Støbespecifikationer og CNC-bearbejdning

Følgende tabel opsummerer SHENGFA's leverede generelle produktionskapacitet.

For komponenter i flangestil kan bearbejdningsplanen dække det centrale lokaliseringshul, monteringsmønsteret med fire huller, den ringformede rille og sammenkoblingsflader. Kritiske dimensioner, hulpositioner, planhed, koncentricitet og overfladefinish skal angives på komponenttegningen.

Anvendelser af lavlegeret stålinvesteringsstøbegods

SHENGFAs angivne anvendelsesområde dækker følgende industrielle komponenter:

• Tungt maskineri og minedrift:Gearhuse, kæbeplader, klippebryderkomponenter og gravemaskinedele.
• Pumper og ventiler:Støbte huse, ventilrelaterede komponenter og forbindelsesdele.
• Olie- og gasudstyr:Udvalgt brøndhovedudstyr og kontrolkomponenter.
• Landbrugsmaskiner:Traktorkomponenter og rodgrebs rivetilbehør.
• Transportudstyr:Motorstøtter, affjedringskomponenter og bremse-caliper-relaterede dele.
• Entreprenørmaskiner:Strukturelle forbindelser og mekaniske komponenter udsat for arbejdsbelastninger og stød.

Referencestøbningen i flangestil er egnet til evaluering i mekaniske tilslutnings- og monteringsapplikationer, hvor dens dimensioner, materialetilstand og belastningskrav matcher udstyrets design. Trykholdige og sikkerhedskritiske applikationer kræver de relevante materiale-, test- og acceptspecifikationer.

Investeringsstøbning sammenlignet med smedning og pladebearbejdning

For en flange eller forbindelsesskive med et centralt lokaliseringshul, flere bolthuller og en ringformet rille kan investeringsstøbning danne hovedgeometrien før CNC-finishing.Smedningellerbilletbearbejdningkan være mere egnet, når komponentens mekaniske krav, geometri, produktionsvolumen eller værktøjsøkonomi favoriserer disse processer.

Kvalitetskontrol og sekundær forarbejdning

Ningbo Shengfa Hardwares angivne udstyr inkluderer CNC-drejemaskiner,CNC-bearbejdningscentre, røntgeninspektionsmaskiner, koordinatmålemaskiner (CMM'er), 2D optiske projektorer, ultralydsrensemaskiner og overfladeruhedstestere.

Disse ressourcer understøtter inspektion af interne støbefunktioner, komponentdimensioner, profiler og overfladefinish. SHENGFA oplyser, at den udfører 100% inspektion før pakning. Inspektionsomfanget for hver del kan defineres omkring tegningsdimensioner, materialekrav, bearbejdningsegenskaber og specificerede overfladebehandlinger.

Tilgængelige sekundære operationer omfatter CNC-bearbejdning, varmebehandling, plettering, montering og varm isostatisk behandling. Den nødvendige processekvens afhænger af komponentdesign og tekniske specifikationer.

OEM- og ODM-produktionskrav

For at vurdere et lavlegeret stålstøbeprojekt skal du angive følgende tekniske oplysninger:

• Tegning:CAD- eller PDF-fil med dimensioner, hulplaceringer, tolerancer og kritiske grænseflader.
• Materiale:Påkrævet kvalitet, gældende standard og varmebehandlingstilstand.
• Bearbejdning:Funktioner, der kræver CNC-finish og specificeret overfladeruhed.
• Overfladebehandling:Påkrævet belægning, plettering eller anden efterbehandlingsproces.
• Inspektion:Gældende dimensionskontrol, materialeverifikation, testning og dokumentation.
• Bestillingsdetaljer:Anslået mængde og emballagekrav.

SHENGFA kan koordinere støbning og sekundær bearbejdning inden for en produktionsrute, og understøtter komponenter, der kræver både formet geometri og færdige monteringsfunktioner.

Anmod om et tilbud på investeringsstøbegods i lavlegeret stål

Ningbo Shengfa Hardware mejetærskereinvesteringsstøbningmedCNC-bearbejdningog sekundær bearbejdning af mekaniske dele, herunder flangeforbindelser, udstyrshuse og komponenter til tunge maskiner. Investeringsstøbegods i lavlegeret stål kan vurderes i forhold til komponentens geometri, materialekrav, færdige dimensioner og produktionsvolumen. Behagesend en forespørgselellerkontakt osfor yderligere detaljer.
